9月在比利時舉行的2018年度PVSEC會議上，德國FraunhoferCSP(弗勞恩霍夫光伏晶硅研究中心)的七位科研人員，共同發布一份研究報告Benchmarking lightand elevated induced degradation，LETID。此次用于測試的組件都是Fraunhofer的研究人員在市場上隨機采購的，不是通常企業為測試而專門制作的那種“golden”樣件。可以說，選中測試的組件代表了市場上流通組件的普遍特性。

     報告詳細介紹了單多晶PERC組件的LeTID，即‘光照和高溫導致的衰減’測試結果。報告結果顯示，單晶PERC組件光衰平均超出多晶PERC組件1.7%以上。

     他們共挑選了6個不同品牌的單晶PERC組件和3個不同品牌的多晶PERC組件。每一類品牌的組件，各選購兩件，共9對組件，18件樣品。

     R.Gottschalg, Fraunhofer CSP, 35th EUPVSEC, 2018

     在相同加嚴測試條件下，他們對18件樣品(每組2件，共9組)進行了衰減測試。測試結果表明，3組多晶PERC的6件樣品，光衰全部小于2%, 其中1組幾乎沒有衰減;而6組單晶PERC的12件樣品中，組件最大衰減超過6%。多晶平均衰減 0.9%左右，單晶平均衰減 2.6%左右。單晶PERC組件光衰平均超出多晶PERC組件1.7%以上。

或許有人會問，Fraunhofer太陽能研究所的結果可信嗎?

     根據百度搜索結果，Fraunhofer太陽能研究所，1986年在德國成立，是目前歐洲最大的太陽能測試中心，共有1200名員工。截止2016年底，該研究所共有123名博士，是全球重量級的光伏測試中心。Fraunhofer被很多客戶指定為權威可信的第三方組件測試機構，其測試結果是很多組件性能糾紛的終極評判依據。

     為什么PERC技術沒有真正解決單晶嚴重的衰減問題呢?

     常規單晶的衰減是單晶硅材料先天性缺陷導致的。

     單晶的先天特性是由其半導體物理特性決定的。

     光衰減的因子之一在于硅片的含氧量。硅片的含氧量越高，光衰減就越大。多晶硅片氧含量少于單晶。

     多晶硅片的氧含量遠低于單晶，從而導致光衰的‘硼氧’對缺陷濃度遠低于單晶，因此常規多晶組件光衰小于單晶，這已是行業共識。這體現在幾乎所有廠商的多晶組件首年衰減質保都要較單晶低≥0.5%，因此對于注重收益率的大中型電站來說，幾乎無一例外地采用多晶組件。

     PERC技術在提升電池效率和組件功率的同時，光衰的風險也大幅度增加。因此在單晶PERC和多晶PERC的制造過程中，必須采取電池抗光衰處理。常見的抗光衰處理措施是通過硅片摻雜方式變更、電池制程優化、電池片氫鈍化等。

     另一個誤解的重要原因在于，目前光衰測試條件過于寬松，沒有考慮高溫對硅片衰減的影響，從而低估了單晶PERC的光衰風險。

     正如Fraunhofer報告的那樣：在光照和溫度的共同作用下，單晶PERC衰減幅度大，最高達6%。

那么多晶PERC組件的光衰表現如何?

       阿特斯的研發團隊對多晶PERC的衰減機理和抗光衰處理措施進行了5年以上的深入研究，對材料、工藝、設備和衰減的測試方法方面，積累了很多經驗和教訓，也自主研發了抗光衰問題的技術和工藝。阿特斯在2018年實現了GW級的低光衰多晶PERC電池和組件的量產，并計劃在2019年初，實現所有多晶產品PERC化。

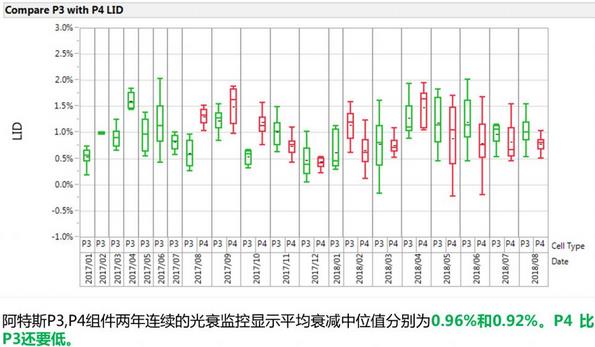

     我們室外組件測試監控數據顯示，阿特斯多晶PERC組件的光衰比我們常規多晶組件還要低，長時間光衰均值<1%，組件發電量表現非常優秀。

     為了多方驗證阿特斯多晶PERC組件光衰減的結果，我們也把多晶PERC電池送到澳大利亞新南威爾士大學UNSW測試。UNSW的光衰測試是在加嚴的條件下進行的：1000W/m2，75℃，200小時。在這種加嚴條件下，阿特斯多晶PERC電池光衰均值不到2%。UNSW氫鈍化項目負責人Abbott Malcolm博士說：這是UNSW測試過的所有多晶PERC電池中光衰表現最低的。

     UNSW和Fraunhofer的測試結果再次證明了阿特斯多晶PERC產品衰減很低，比常規多晶或單晶PERC更有LCOE優勢。

     總結和建議：

     1. 單晶、多晶，本是兄弟，各有千秋。

     2. Fraunhofer研究結果顯示：多晶PERC光伏組件比單晶PERC光衰更低。

     3. 光伏業應立即出臺新的標準，電池片和組件光衰測試不能只考慮光照導致的衰減，必須加嚴測試條件，同時考慮‘光照和高溫導致的衰減’。

     4. 晶硅PERC技術發展，需要推廣摻鎵、光注入退火、電注入退火等新技術，并用科學的數據來檢驗這些新技術對單、多晶組件的效果。
