【摘要】：采用真空釬焊工藝,分別以不同成分的Cu基釬料(Cu₈₀Sn₂₀)₉₀Ti₁₀、(Cu₉₀Sn₁₀)₈₂Ti₁₈以及(Cu₉₀Sn₁₀)₈₀Ti₂₀制備了鍍鈦金剛石套料鉆,并進行了花崗巖鉆削試驗。采用三維視頻顯微鏡、掃描電鏡觀察了各種釬料釬焊金剛石套料鉆的磨損情況。結果表明:3種配比的釬料對金剛石均已實現牢固結合;(Cu₈₀Sn₂₀)₉₀Ti₁₀合金較(Cu₉₀Sn₁₀)₈₂Ti₁₈合金和(Cu₉₀Sn₁₀)₈₀Ti₂₀合金釬焊金剛石套料鉆有更長的使用壽命。

【關鍵詞】： 真空釬焊 釬焊金剛石套料鉆 Cu-Sn-Ti釬料

　　金剛石工具適宜加工高硬脆性的難加工材料，如硬質合金、光學玻璃、石材、半導體、以及各種結構與功能的陶瓷材料等；^[1]。在石材的加工中，目前主要采用的是燒結金剛石工具^[2-4]；燒結金剛石工具中，金剛石磨粒在胎體中呈隨機分布。燒結金剛石工具在使用過程中，金剛石在結合劑表面的出露高低不齊，同時，由于金剛石與一般金屬及合金之間具有很高的界面能，在燒結條件下，金剛石與金屬胎體之間很難形成真正意義上的化學結合，因此，胎體對金剛石的把持力較弱，在加工過程中，常出現金剛石過早脫落現象。而釬焊金剛石工具則實現了金剛石與基體之間強力的化學冶金結合，使金剛石顆粒的出露高度達到2/3粒徑而在工作時不脫落，并且金剛石在基體中的分布可以進行優化設計。因此，金剛石工具在加工工件時切削刃能夠保持較長時間的鋒利度，而且切屑容易排除。釬焊工具可以有效克服燒結工具中胎體對金剛石的把持力較弱的劣勢。通常采用的釬料有Ni-Cr、Ag-Cu-Ti及Cu-Sn-Ti3種釬料。Ni-Cr合金用來釬焊金剛石磨料已有幾十年的歷史，其耐磨性、耐高溫性能好，本身強度高。但是Ni-Cr合金的熔點高（＞1000℃），在釬焊金剛石磨料過程中，由于高溫影響，金剛石本身的強度可能會降低。而且，釬焊過程不可避免地會產生殘余應力，特別是殘余拉應力有可能導致金剛石上微裂紋的產生。另外，Ni-Cr合金中含有觸媒元素Ni、Fe等，可能導致金剛石向石墨轉變，造成金剛石的熱損傷。肖冰、陳燕[5－7]等人對Ni-Cr釬料釬焊金剛石磨粒的生成物、微觀結構、反應機理以及在工具中的應用和存在的問題等做了深入而詳細的研究探討；盧金斌等人[8－10]對Ag-Cu-Ti釬料釬焊金剛石磨粒的生成物、微觀結構、反應機理等進行了深入研究，并已將該釬料制作的釬焊金剛石砂輪應用于加工高溫合金和鈦合金等難加工材料，收到了很好的效果。人們不斷探索新的釬料用于釬焊超硬磨料，以進一步降低釬焊工具成本，提高釬焊工具使用性能。在銅基釬料中，Cu-Sn-Ti三元合金受到了廣泛的注意，該釬焊性能與銀基釬料相近，而成本遠低于銀基釬料，現已有釬焊金剛石磨粒的研究報道[11，12]，但是用于釬焊金剛石工具的研究仍較少，更缺乏對其使用性能等的研究。

　　本研究采用不同成分配比的Cu-Sn-Ti釬料對金剛石磨料進行釬焊試驗、制備套料鉆并進行石材鉆切試驗，分析了不同成分配比的釬料對釬焊金剛石的影響，以得到較優配比的釬料釬焊金剛石套料鉆。

　　1      試驗材料及工藝方法

　　套料鉆基體材料為45#鋼；金剛石磨料為MBS-970鍍鈦金剛石，粒度為40/45目；釬料為(Cu₉₀Sn₁₀)₈₂Ti₁₈　、(Cu₉₀Sn₁₀)₈₀Ti₂₀和(Cu₈₀Sn₂₀)₉₀Ti₁₀合金粉；鉆切石材為安溪紅花崗巖。試驗過程中，首先對套料鉆基體和金剛石磨粒進行去油、去污處理，接著將金剛石磨粒有序排布于套料鉆基體表面，將釬料布于金剛石之上；在VAF-20型真空爐將套料鉆試樣加熱至900℃，并保溫8min；最后試樣隨爐冷卻至室溫。在釬焊的加熱冷卻過程中保持真空爐中的真空度始終低于1×10^－2Pa。最終制得的套料鉆端面形貌如圖1a所示，從圖中可以看到采用的Cu基釬料可實現對金剛石磨料顯微鏡形貌觀察結果表明不同的釬料體系對于套料鉆宏觀形貌基本沒有影響。圖1b是釬焊金剛石套料鉆的整體形貌。

　　采用自制的金剛石套料鉆，在Ｚ5125型立式鉆床上鉆切安溪紅花崗石，鉆床主軸轉速800r/min，進給速度為0.056mm/r，加工石材過程中采用外供水的冷卻方式對釬焊金剛石套料鉆進行冷卻，鉆切過程如圖2所示。在該鉆削參數下，釬焊金剛石套料鉆已屬于重負荷工作狀態。由于僅當在難加工材料的高效重負荷加工中，才能突出新一代釬焊工具的加工優勢，因此對比試驗有意選擇在重負荷條件下進行。每種釬料制作套料鉆各4支進行試驗。

 圖　1　釬焊金剛石套料鉆形貌

　　運用KH-7700三維視頻顯微鏡、Quanta200型掃描電鏡(SEM)對套料鉆的磨損情況及釬焊金剛石磨粒進行微觀形貌觀察；HXS-1000AK型顯微硬度儀測試釬料的顯微硬度（測試條件：載荷0.2kg，保載時間15s）；采用DKY-2型單顆粒抗壓強度測定儀測定釬焊前后金剛石的靜壓強度。

圖2　鉆削過程

2　試驗結果與分析

　　為考察套料鉆的使用壽命，采用對比試驗的方法，在相同的鉆削參數下，統計釬焊金剛石套料鉆失效時的平均累計鉆進深度h。鉆削試驗一直進行到套料鉆失去鉆削能力為止。圖3為不同釬料釬焊的金剛石套料鉆的累計鉆進深度對比，圖3a為分別采用3種釬料釬焊的3個金剛石套料鉆的累積鉆進深度，圖3b為每種釬料釬焊的金剛石套料鉆的平均鉆進深度。

圖3　不同釬料釬焊套料鉆鉆進深度對比

　　由圖3a可知，3種釬料釬焊的金剛石套料鉆壽命均不同，為了排除偶然因素帶來的影響，每種釬焊工藝下制備了3種釬焊金剛石套料鉆，取其平均壽命，如圖3b所示。由圖3可見，(Cu₈₀Sn₂₀)₉₀Ti₁₀釬料釬焊的金剛石套料鉆壽命比(Cu₉₀Sn₁₀)₈₂Ti₁₈、(Cu₉₀Sn₁₀)₈₀Ti₂₀釬料釬焊的金剛石套料鉆壽命均長；(Cu₉₀Sn₁₀)₈₀Ti₂₀釬料釬焊的金剛石套料鉆使用壽命次之；(Cu₉₀Sn₁₀)₈₂Ti₁₈合金釬焊的金剛石套料鉆在同等鉆削條件使用壽命最短。

　　采用大景深三維視頻顯微鏡觀察鉆削過程中金剛石套料鉆上的磨粒磨損形態及金剛石套料鉆鉆削失效時套粒的最終形貌如圖4所示。

　　鉆削時3種釬料釬焊的金剛石工套料鉆上的磨粒均為破碎磨損，沒有出現磨粒脫落現象，說明3種釬料對金剛石已達到牢固結合。

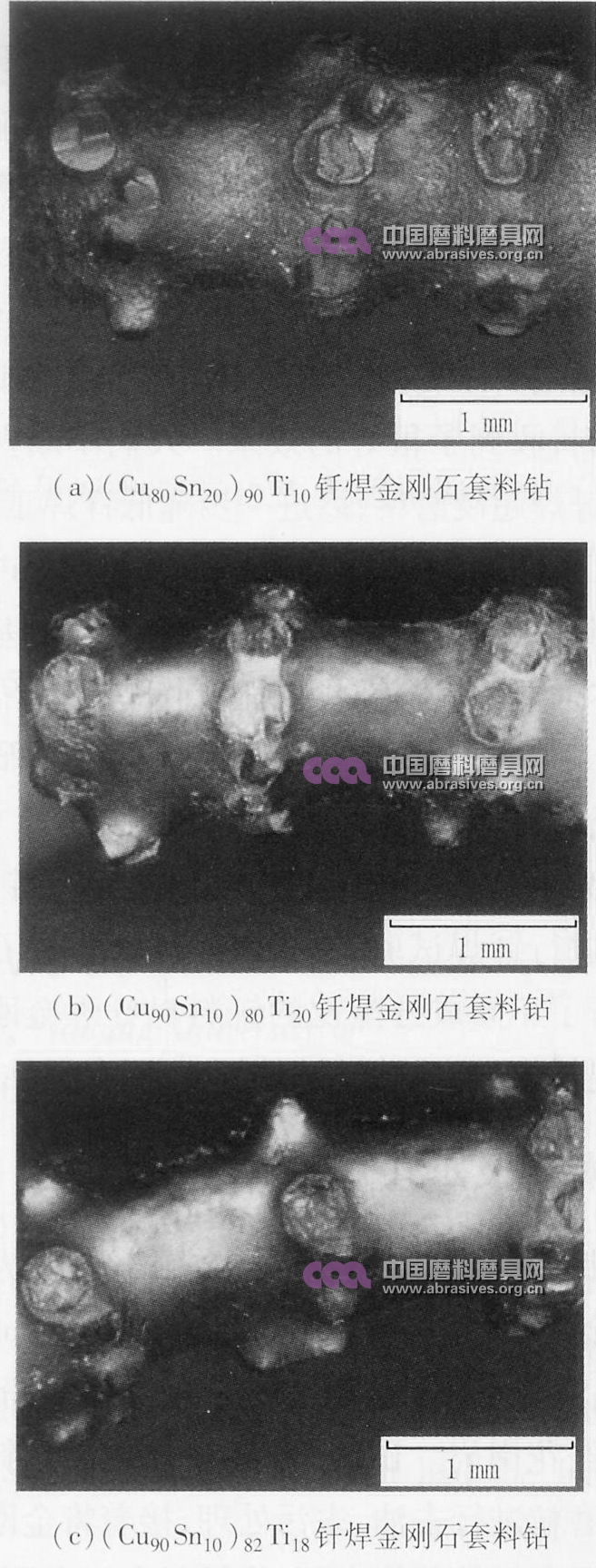

圖4　釬焊金剛石套料鉆失效時磨粒最終形貌對比圖

　　釬料是釬焊時的填充材料，它在釬焊過程中起著非常重要的作用。釬料自身的性質對釬焊效果來說有很大影響，因此，采用HXS-1000AK型顯微硬度儀對釬料的顯微硬度進行測試，各種釬料平均硬度值見表1。

表1　釬料顯微硬度

　　由表1可見，(Cu₈₀Sn₂₀)₉₀Ti₁₀顯微硬度要比(Cu₉₀Sn₁₀)₈₂Ti₁₈、(Cu₉₀Sn₁₀)₈₀Ti₂₀合金顯微硬度低很多，則經其釬焊后的金剛石與釬料之間存在的焊接殘余應力也要小。

　　制備套料鉆過程中在釬焊時金剛石已經受到損傷，可以從測定的釬焊前后金剛石磨粒的靜壓強度值中得到驗證，釬焊前后金剛石強度對比表見表2。

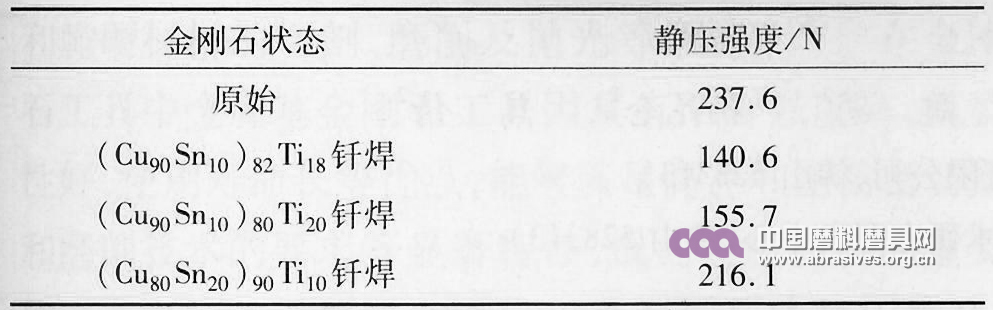

表2　釬焊前后金剛石磨粒靜壓強度對比

　　由表2可以看到3種釬料釬焊的金剛石比原始金剛石靜壓強度值均下降，只是(Cu₈₀Sn₂₀)₉₀Ti₁₀釬料釬焊的金剛石靜壓強度值降低得較少，其他兩種釬料釬焊的金剛石靜壓強度有很大程度的減弱，一方面有可能是因為實驗儀器誤差引起（儀器力值誤差為±1%），另一方面也可能是因為(Cu₈₀Sn₂₀)₉₀Ti₁₀釬料顯微硬度相對于另外兩種釬料要小很多，由其塑性就好些，從而釬料釬焊金剛石過程中產生的殘余應力就要小一些，因此(Cu₈₀Sn₂₀)₉₀Ti₁₀釬料釬焊后的金剛石靜壓強度減弱的少。而且金剛石附近釬料上一定的塑性變形，可以用作加工硬化，有利于提高釬焊金剛石工具的加工精度^[14]。

3結論

（1）3種配比的Cu基釬料對金剛石均已實現牢固結合；鉆削試驗后金剛石套料鉆上的磨粒磨損形式均為破碎磨損；

（2）(Cu₈₀Sn₂₀)₉₀Ti₁₀合金較(Cu₉₀Sn₁₀)₈₂Ti₁₈和(Cu₉₀Sn₁₀)₈₀Ti₂₀合金釬焊金剛石套料鉆有更長的壽命；

（3）釬料自身的性能決定了釬焊金剛石工具的質量。

參考文獻：

[1]　王秦生.金剛石燒結制品[Ｍ].北京：中國標準出版煽動，2000.

[2]　丁星好.切削花崗巖的預合金粉末胎體金剛石鋸片的研究[Ｄ].長沙：中南大學，2007.

[3]　張紹和，丁星好，楊仙，等.金剛石工具胎體與合金粉末制取與應用[Ｊ].金剛石與磨料磨具工程，2006（6）：22－7.

[4]　張紹和，陳平，馬歡，等.干切花崗巖的金剛石小鋸片試驗研究[Ｊ].金剛石與磨料磨具工程，2009（1）：39－43.

[5]　肖冰，徐鴻鈞，武志斌，等.Ni-Cr合金真空單層釬焊金剛石砂輪[Ｊ].釬焊學報，2001，22（2）：23－26.

[6]　陳燕，徐鴻鈞，等. Ni-Cr合金真空釬焊金剛石的表面石墨化[Ｊ]。焊接學報，2009，30（9）：21－24.

[7]　盧金斌，徐九華，等。Ni-Cr合金真空釬焊金剛石界面微觀結構分析[Ｊ]。機械科學與技術，2004，23（7）832－836.

[8] 盧金斌，徐九華.Ag-Cu-Ti釬焊金剛石的界面微觀組織分析[Ｊ].焊接學報，2007，28（8）：29－32.

[9] 盧金斌，徐九華. Ag-Cu-Ti釬焊金剛石的界面結構及熱應力分析[Ｊ].稀有金屬材料與工程，2009，38（4）：642－646.

[10]　武志斌，徐鴻鈞，肖冰.銀基釬料釬焊單層金剛石砂輪的試驗[Ｊ].焊接學報，2001，22（1）：24－26.

[11]　　LI W C,LUANG C,LIN S T.Epitaxial interface of nanocrystalline TiC formed between Cu-10Sn-15Ti alloy and diamond[J].Diamond and Related Materials,2002(11):1366-1373.

[12] LI W C,LIANG C ,LIN S T.Interfacial segregation of Ti in tht brazing of diamond grits onto a steel substrate using a Cu-Sn-Ti bra-zing alloy [J].Metallurgical and Materials Transaction A,2002,33:2163-2172.

[13]　陳燕.高溫釬焊金剛石磨料熱損傷分析及其控制對策的基礎研究[Ｄ].南京：南京航空航天大學，2008.

[14]　何源.單層釬焊金剛石工具的殘余應力分析[Ｄ].南京：南京航空航天大學，2005.

作者簡介

郭兆翠，女，1986年生，南京航空航天大學機電學院碩士研究生，研究方向：高效精密加工技術。
