申請?zhí)枺篊N202221155099.9

申請人：江蘇豐銳磨料磨具有限公司

發明人：劉宏生  陳亞

摘要: 本實用新型公開了一種增加透氣性的砂輪磨具，所述輔助機構包括成型腔、活動槽和定位組件，所述成型腔開設在支撐臺的頂部，所述活動槽開設在支撐臺的正面，所述成型腔和活動槽之間連通，所述成型腔槽腔的底部固定連接有彈簧，所述彈簧的頂端固定連接有升降板，所述升降板的底部固定連接有直桿，所述直桿外表面的正面固定連接有調節桿，所述調節桿的外表面與活動槽的內部相適配，本實用新型涉及砂輪片加工技術領域。該增加透氣性的砂輪磨具，通過在成型腔、活動槽、定位組件、彈簧、升降板、直桿和調節桿的配合使用下，解決了現有的砂輪片設置的商標層影響硫化時砂輪片內部氣體的排出的問題。

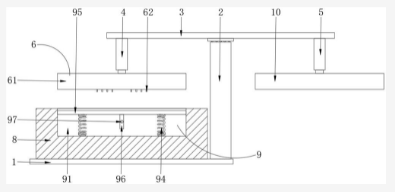

主權利要求: 1.一種增加透氣性的砂輪磨具，包括底板(1)，所述底板(1)的頂部固定連接有支撐柱(2)，所述支撐柱(2)上通過旋轉機構(7)設置有橫板(3)，所述橫板(3)的底部分別固定連接有第一氣缸(4)和第二氣缸(5)，所述第一氣缸(4)上設置有刺穿組件(6)，所述第二氣缸(5)的輸出端固定連接有硫化罩(10)，其特征在于：所述底板(1)的頂部固定連接有支撐臺(8)，所述支撐臺(8)上設置有輔助機構(9)；所述輔助機構(9)包括成型腔(91)、活動槽(92)和定位組件(93)，所述成型腔(91)開設在支撐臺(8)的頂部，所述活動槽(92)開設在支撐臺(8)的正面，所述成型腔(91)和活動槽(92)之間連通，所述成型腔(91)槽腔的底部固定連接有彈簧(94)，所述彈簧(94)的頂端固定連接有升降板(95)，所述升降板(95)的底部固定連接有直桿(96)，所述直桿(96)外表面的正面固定連接有調節桿(97)，所述調節桿(97)的外表面與活動槽(92)的內部相適配。
