申請號：

CN202121928216.6

申請日：

2021.08.17

國家/省市：

41(河南)

授權公告號：

CN215413200U

授權公告日：

2022.01.04

主分類號：

F27D7/02

分類號：

F27D7/02;F27D3/00;F27D17/00;B07B1/28;B08B15/04;B04C5/00

申請人：

三門峽鑫宇磨料磨具有限公司

申請人地址：

472000 河南省三門峽市陜州區原店鎮寨根村

發明人：

賀萬關

當前權利人：

三門峽鑫宇磨料磨具有限公司

代理人：

李麗平

代理機構：

北京慧博知信知識產權代理事務所(普通合伙) 11458

范疇分類：

35E

當前狀態：

有效

摘要: 本實用新型公開了清潔型傾倒爐出料裝置，包括出料箱和支腿，所述出料箱兩側設置有支腿。有益效果：本實用新型采用了頂環和底環，在進行出料時，可將傾倒爐傾斜一定角度，將材料從出料箱頂面投入，在出料的過程中，鼓風機向第一圓形槽內部注入氣流，氣流從出風槽吹出，形成柱狀風幕，柱狀風幕內部氣壓變小，外界空氣沿頂環向下流動進入出料箱，從而形成柱狀風柱，將灰塵吹到出料箱內部，避免投料時灰塵飄散，同時，羅茨真空泵抽取第二圓形槽內部的空氣，使吸塵槽表面呈現負壓，流動空氣攜帶灰塵進入吸塵槽，被羅茨真空泵輸送至旋風分離器中完成灰塵分離和收集，從而在不影響出料的情況下完成除塵，避免灰塵污染工作環境，便于清潔生產。

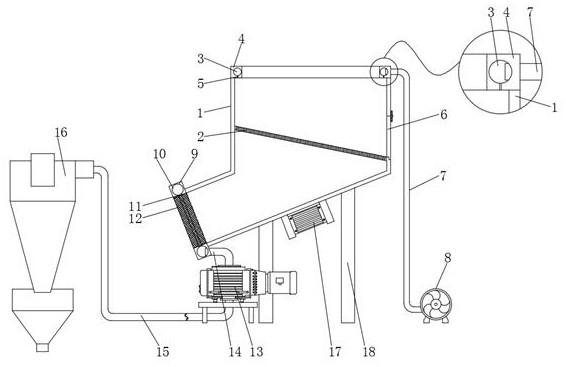

主權利要求: 1.清潔型傾倒爐出料裝置，其特征在于，包括出料箱（1）和支腿（18），所述出料箱（1）兩側設置有支腿（18），且出料箱（1）兩側表面焊接有耳板（19），并且耳板（19）通過支撐彈簧（20）與支腿（18）連接，所述出料箱（1）頂面固定安裝有頂環（4），且頂環（4）內部開設有第一圓形槽（3），并且第一圓形槽（3）底面貫穿頂環（4）底面開設有出風槽（5），所述出料箱（1）一側安裝有鼓風機（8），且鼓風機（8）通過充氣軟管（7）與第一圓形槽（3）貫通連接，所述出料箱（1）底面固定安裝有底環（9），且底環（9）內部開設有第二圓形槽（10），并且第二圓形槽（10）內壁貫穿底環（9）內壁開設有吸塵槽（11），所述出料箱（1）下方固定安裝有羅茨真空泵（13），且羅茨真空泵（13）進氣端通過吸氣軟管（14）與第二圓形槽（10）貫通連接，并且羅茨真空泵（13）出氣端通過輸氣管（15）與旋風分離器（16）進氣端貫通連接。
