申請?zhí)枺?/p>

CN202121928413.8

申請日：

2021.08.17

國家/省市：

41(河南)

授權公告號：

CN215655658U

授權公告日：

2022.01.28

主分類號：

B02C23/02

分類號：

B02C23/02;B02C19/00

申請人：

三門峽鑫宇磨料磨具有限公司

申請人地址：

472000 河南省三門峽市陜州區原店鎮寨根村

發明人：

賀萬關

當前權利人：

三門峽鑫宇磨料磨具有限公司

代理人：

李麗平

代理機構：

北京慧博知信知識產權代理事務所(普通合伙) 11458

范疇分類：

26B

當前狀態：

有效

摘要: 本實用新型公開了剛玉砂生產用防堵塞型巴馬克破碎裝置，包括機體，所述機體的頂端設置有進料口，且進料口的外圍焊接有支架；本實用新型中，通過控制面板開啟支撐盤上的電機，促使電機的輸出端帶動軸桿轉動，進而軸桿一端的兩個撥料板在其邊緣處切面的作用下流暢的在送料斗內旋轉，使得置于送料斗中的石料能夠受到撥料板的持續攪動，直至石料在攪動過程中進入支撐盤的下料口中，進而石料因自身重力的作用下壓迫封堵下料口的緩沖盤，使得緩沖盤壓縮T型柱表面的彈簧，直至石料由緩沖盤邊緣處設置的下料嘴落入機體的進料口，實現石料的逐量進料，避免石料在機體的進料口處過度聚集而發生堵塞的情況。

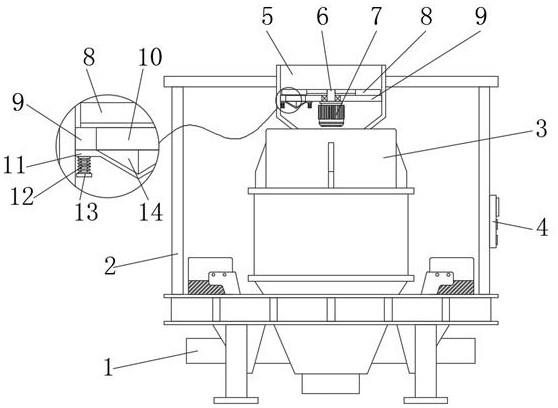

主權利要求: 1.剛玉砂生產用防堵塞型巴馬克破碎裝置，包括機體（1），其特征在于：所述機體（1）的頂端設置有進料口（3），且進料口（3）的外圍焊接有支架（2），所述支架（2）頂面的中心處對應進料口（3）焊接有送料斗（5），且送料斗（5）內部焊接有支撐盤（9），所述支撐盤（9）底面的中心處緊固安裝有電機（7），且電機（7）的輸出端通過聯軸器連接有軸桿（6），所述軸桿（6）的一端貫穿支撐盤（9）焊接有連接桿（15），且連接桿（15）的一端焊接有撥料板（8），所述支撐盤（9）表面的邊緣處開設有下料口（10），且下料口（10）的下方位于支撐盤（9）底面貼合連接有緩沖盤（11），所述下料口（10）的外圍焊接有T型柱（13），且T型柱（13）的一端與緩沖盤（11）穿插連接，并且T型柱（13）的表面套接有彈簧（12），所述支撐盤（9）的邊緣處設置有下料嘴（14）。
