申請號：

CN202121540587.7

申請日：

2021.07.07

國家/省市：

44(廣東)

授權公告號：

CN215394414U

授權公告日：

2022.01.04

主分類號：

B24B21/00

分類號：

B24B21/00;B24B21/18;B24B21/20;B24B47/00

申請人：

佛山市星光磨料磨具科技有限公司

申請人地址：

528000 廣東省佛山市禪城區張槎一路古灶村委會5幢一層（住所申報）

發明人：

褚冰清

當前權利人：

佛山市星光磨料磨具科技有限公司

代理人：

李俊建

代理機構：

蕪湖宸澤知識產權代理事務所(普通合伙) 34208

范疇分類：

26F

當前狀態：

有效

摘要: 本實用新型公開了一種智能制造打磨設備，具體涉及智能制造領域，包括安裝底座，安裝底座的一側固定有安裝臺，安裝臺的頂部轉動安裝有主動輪，主動輪的表面轉動套接有砂帶，砂帶的一側連接轉動有支撐輪，安裝底座的一側固定有支撐板，支撐板的頂部轉動安裝有從動輪。上述方案，主動齒嚙合抵接于從動齒，通過傳動箱頂部和底部固定塊內部的軸承相配合從而帶動轉動軸進行旋轉，轉動軸頂部的表面開設有環形螺絲，滑動塊的內部開設有環形螺紋，轉動軸表面頂部的環形螺絲嚙合抵接滑動塊內部的環形螺紋從而帶動滑動塊進行升降運動，通過主動輪、支撐輪和從動輪設置為三角狀，可提升支撐輪從而使砂帶因松動造成脫輪。

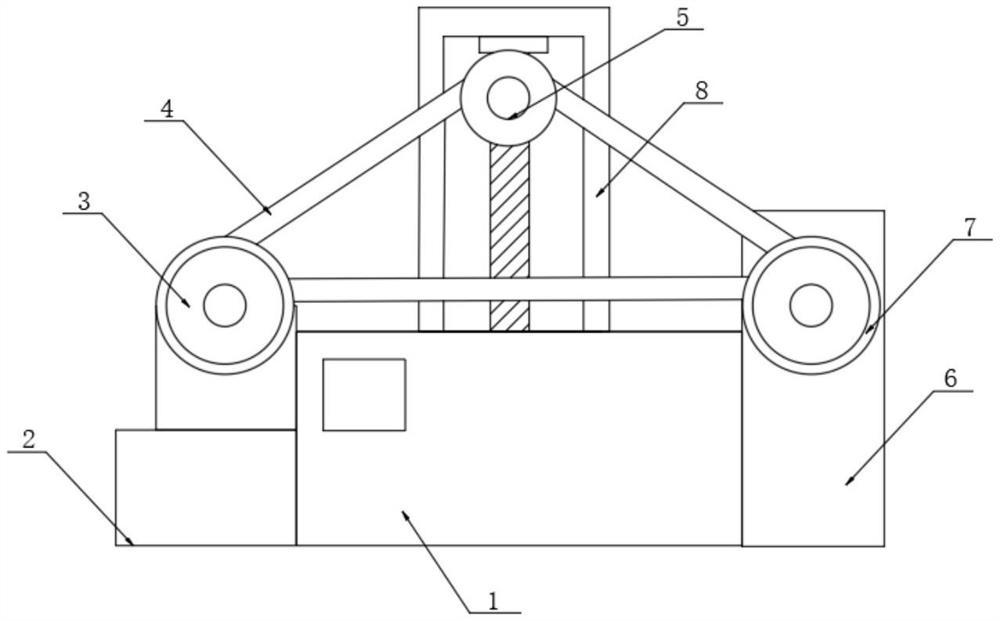

主權利要求: 1.一種智能制造打磨設備，包括安裝底座(1)，所述安裝底座(1)的一側固定有安裝臺(2)，其特征在于，所述安裝臺(2)的頂部轉動安裝有主動輪(3)，所述主動輪(3)的表面轉動套接有砂帶(4)，所述砂帶(4)的一側轉動連接有支撐輪(5)，所述安裝底座(1)的一側固定有支撐板(6)，所述支撐板(6)的頂部轉動安裝有從動輪(7)，所述主動輪(3)、支撐輪(5)和從動輪(7)通過砂帶(4)轉動連接；所述安裝底座(1)的一側安裝有傳動箱(8)，所述傳動箱(8)的一側固定有電機箱(10)，所述傳動箱(8)內腔的頂部安裝有固定塊(81)，所述固定塊(81)的底部轉動安裝有轉動軸(82)，所述轉動軸(82)的表面滑動安裝有滑動塊(83)，所述滑動塊(83)的表面固定連接有連接桿(9)，所述支撐輪(5)轉動安裝于連接桿(9)的表面，所述轉動軸(82)的底部固定套接有從動齒(84)，所述電機箱(10)的內部安裝有正反電機(101)，所述正反電機(101)輸出軸貫穿傳動箱(8)轉動安裝于傳動箱(8)底部的一側，所述正反電機(101)的輸出軸的一側固定套接有主動齒(102)，所述主動齒(102)與從動齒(84)嚙合抵接。
